项目管理与信息可视化：九种常用图形、本地配图与示例说明
开会时白板画了半天，对方还是问「所以依赖关系在哪」——多半不是画得不够细，而是图形类型和当下问题不匹配。下面按「先定范围、再排时间与依赖、再看流动与资源、最后做分解与归因」的顺序，整理九种常见可视化；每种配本地保存的示意图和一句示例说明，便于你对照选用。若你也在梳理工作流与可复用交付，可顺带对照 Agent Skills：AI 时代的可复用能力封装；技术栈与协作形态若在变，脉络可参考 AI 技能大爆发：VibeCoding、Agent、MCP、OpenClaw 与 Skills 的发展史。
读完可以带走：
- 九种图形各自对应的「核心问题」与典型视觉特征。
- 每张图下有一条可套到自己项目里的示例说明（软件、建筑、营销、预算等常见场景均可类比）。
- 文末组合建议：简单项目与复杂/不确定项目分别优先哪些图。
文中示意图均为教学/产品公开素材。
思维导图（Mind Map）——项目范围与脑暴
思维导图常用于项目启动时的脑暴和范围分解：中心主题向外放射，一层层展开子项，适合把「大而空」的目标拆成可讨论的分支，再导出为 WBS、清单或排期。

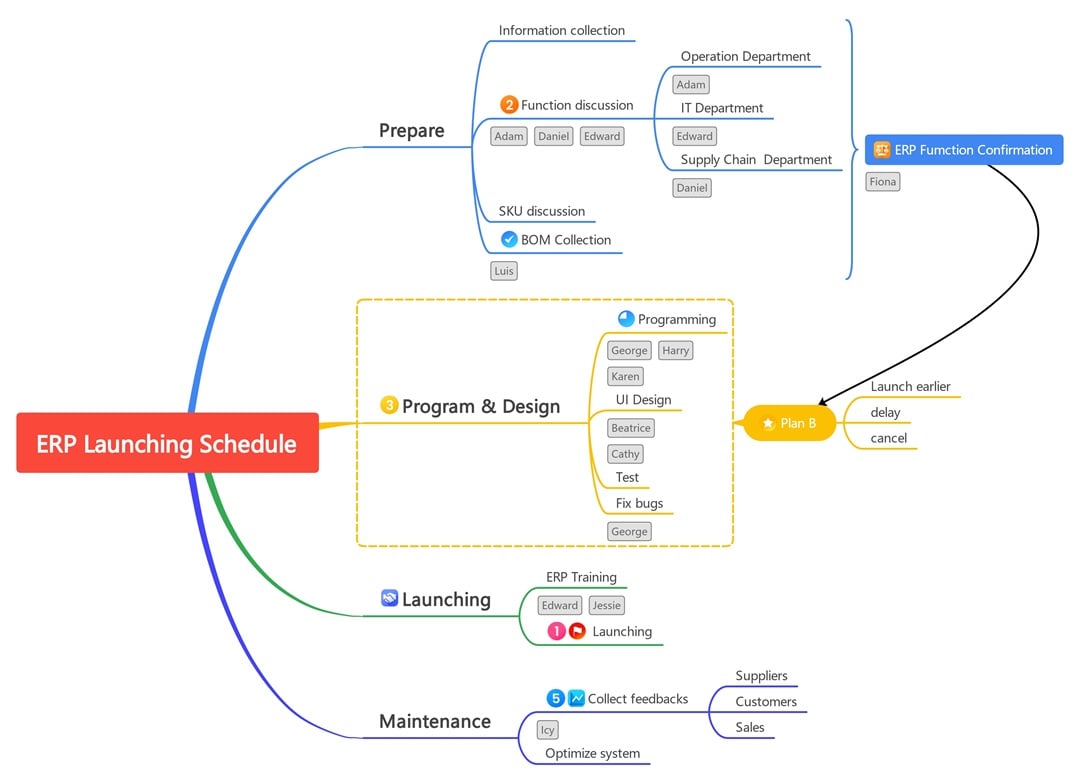

图：项目范围/日程类思维导图结构示意（中心主题 + 分支层次）。
示例说明：以 ERP 系统上线为例，可从「准备 → 设计 → 发布 → 维护」拉出主分支，再在每支下挂数据、培训、回滚等子题，适合复杂项目先对齐「我们到底要覆盖哪些范围」再细化任务。
PERT 图（网络图 + 关键路径）——依赖与不确定性
PERT 用节点与箭线表示任务先后与汇合：关键路径上任意延误会拖垮整体工期，图中常用粗线或高亮标出。它和「只列任务表」的差别是：显式回答谁先谁后、哪里是瓶颈路径。

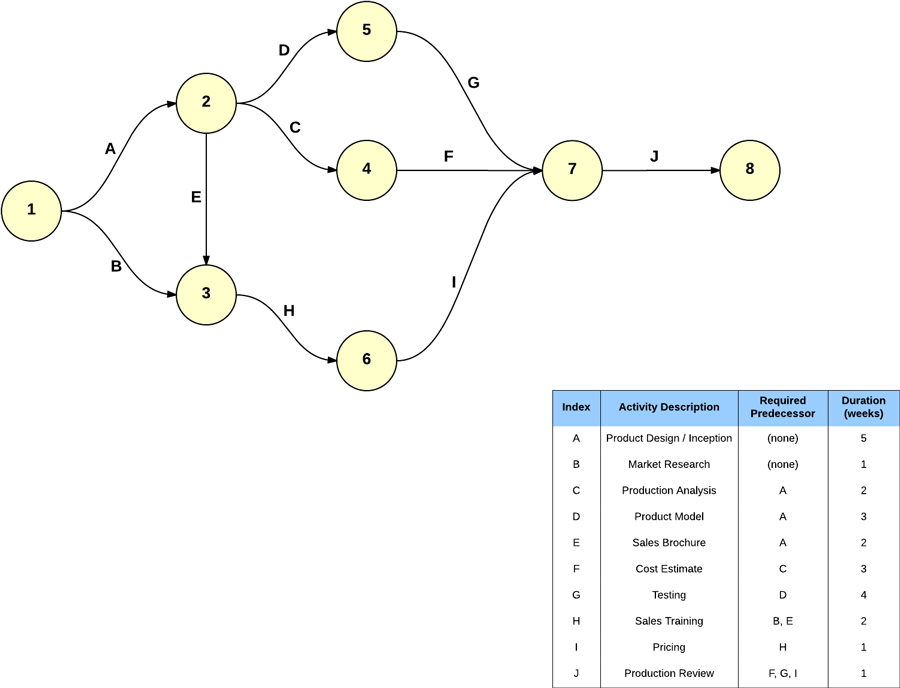

图：活动节点、箭线与关键路径的典型画法。
示例说明：产品开发里程碑多、依赖交错时，可画 PERT 网络并配活动表（前置任务、乐观/最可能/悲观工期），便于评审时对齐「真正卡在哪一串」；三时估算公式仍为：预期时间 =（乐观 + 4 × 最可能 + 悲观）÷ 6。
甘特图（Gantt Chart）——时间进度与里程碑
甘特图横轴为时间，用条形长度表示任务持续区间，常叠加进度百分比、里程碑、依赖箭头。管理者用它回答：谁在什么时间段做什么、并行与空档在哪里。

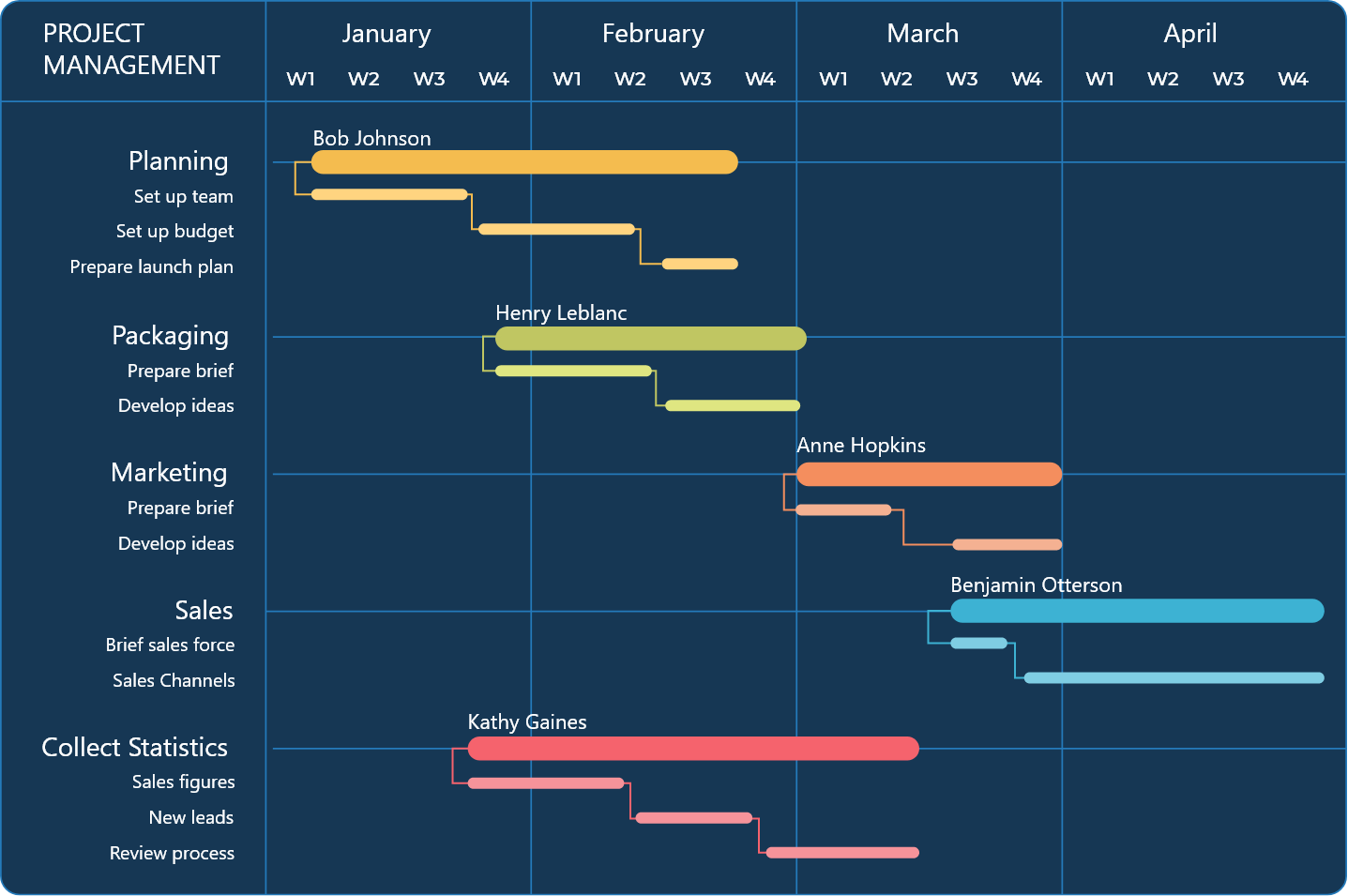

图：任务条、时间刻度与阶段关系的典型布局。
示例说明：多任务项目管理模板中，可按周/月排期，标注负责人与里程碑，用于向干系人同步「当前落到时间轴的哪一段」；与看板相比，甘特更偏日历上的承诺，看板更偏列内流动。
看板（Kanban Board）——工作流与 WIP
看板用列 + 卡片表示状态迁移（如 To Do / In Progress / Done），并常用 WIP 上限限制在制品，暴露瓶颈。要素仍可记：视觉信号、列、WIP、承诺点、交付点；从承诺到交付的时间即提前期。发布与协作若走自动化，可与 Actions + Hexo 博客自动部署 一样理解「可视化 + 限制并行 + 明确完成」。

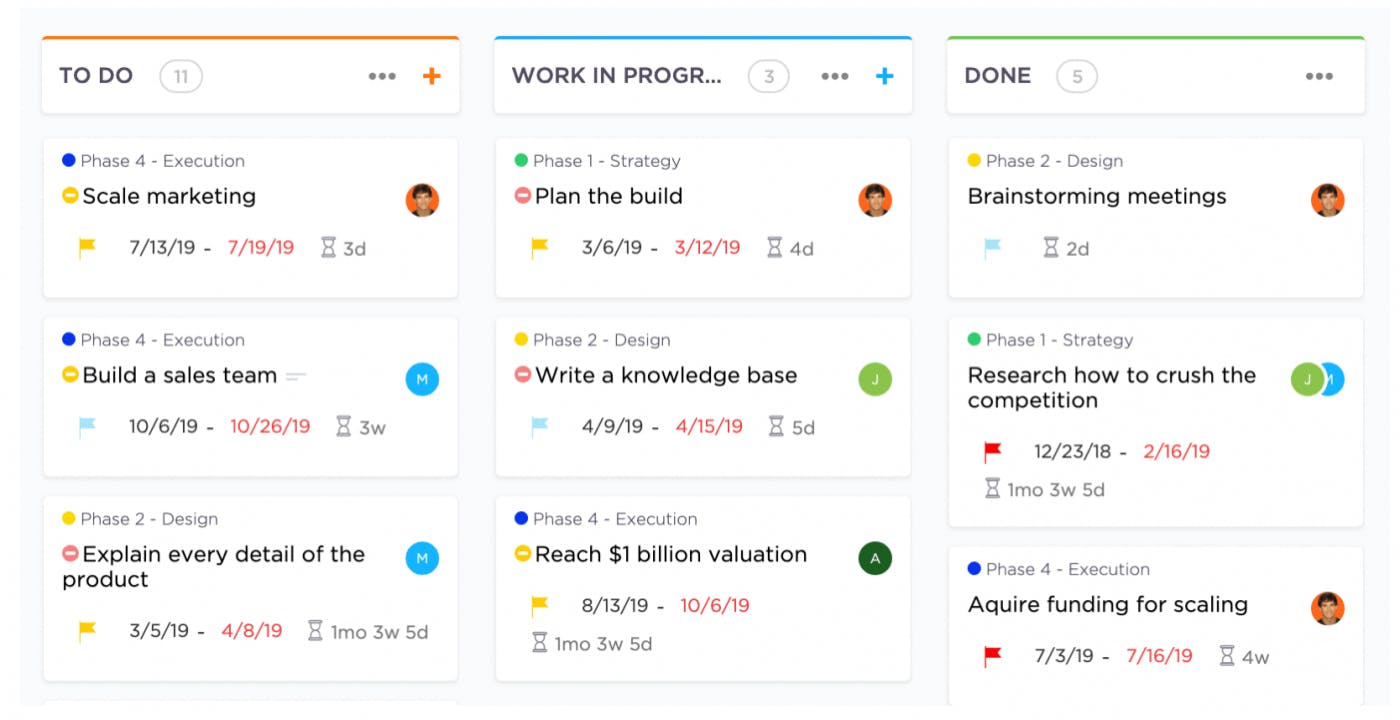

图：按阶段分列的任务卡与标签、截止等信息的典型排布。
示例说明：产品开发看板可按「需求 → 开发 → 测试 → 发布」分列，每张卡带截止与优先级；团队对齐的是现在卡在哪一列，而不是一次性排满全年甘特。
桑基图（Sankey Diagram）——资源、预算与流量
桑基图中箭头（带）宽度与流量成比例，适合表示分配、转化、损耗：预算从科目流出、人力从岗位流入产出、用户从步骤流向下一步等。守恒直觉：汇入与汇出宽度在语义上对应（视具体定义而定）。

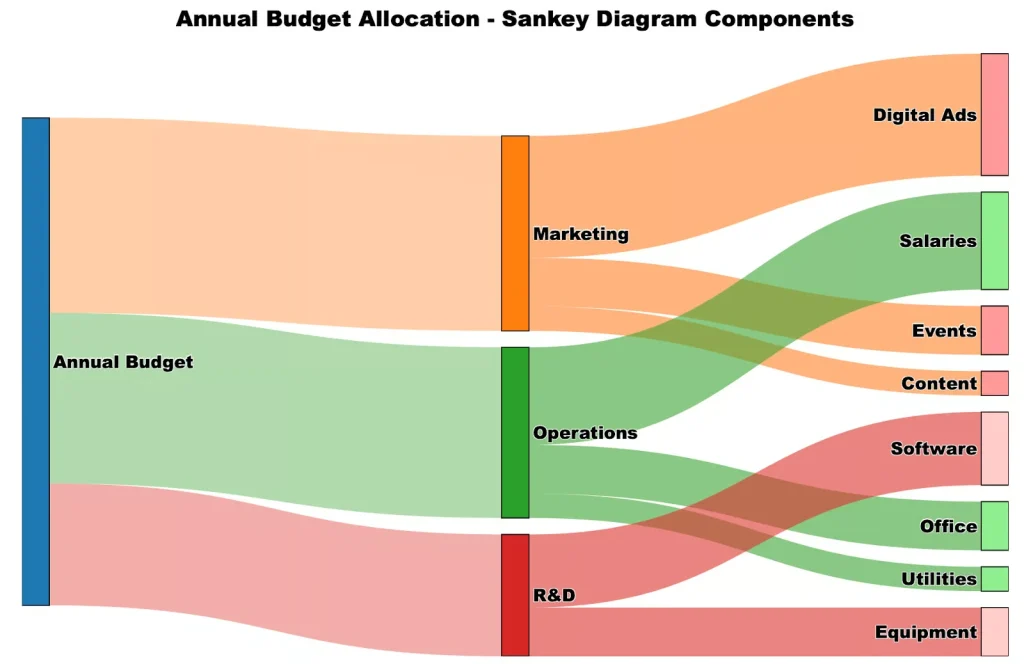

图：从一组节点到另一组节点的分流与合流。
示例说明：项目实施阶段可做人力或任务量的流量分析（例如需求来源 → 各模块消耗 → 缺陷回流），用于汇报「资源大头耗在哪里、是否结构失衡」。
WBS 图（Work Breakdown Structure）——工作分解结构
WBS 把项目从可交付成果一层层拆成更小、可管理、可指派的工作包，呈树状层次，直到满足「可估算、可验证」的粒度。它和思维导图都「自上而下」，但 WBS 更强调交付物边界与编号体系，常作为范围基线输入进度与成本。

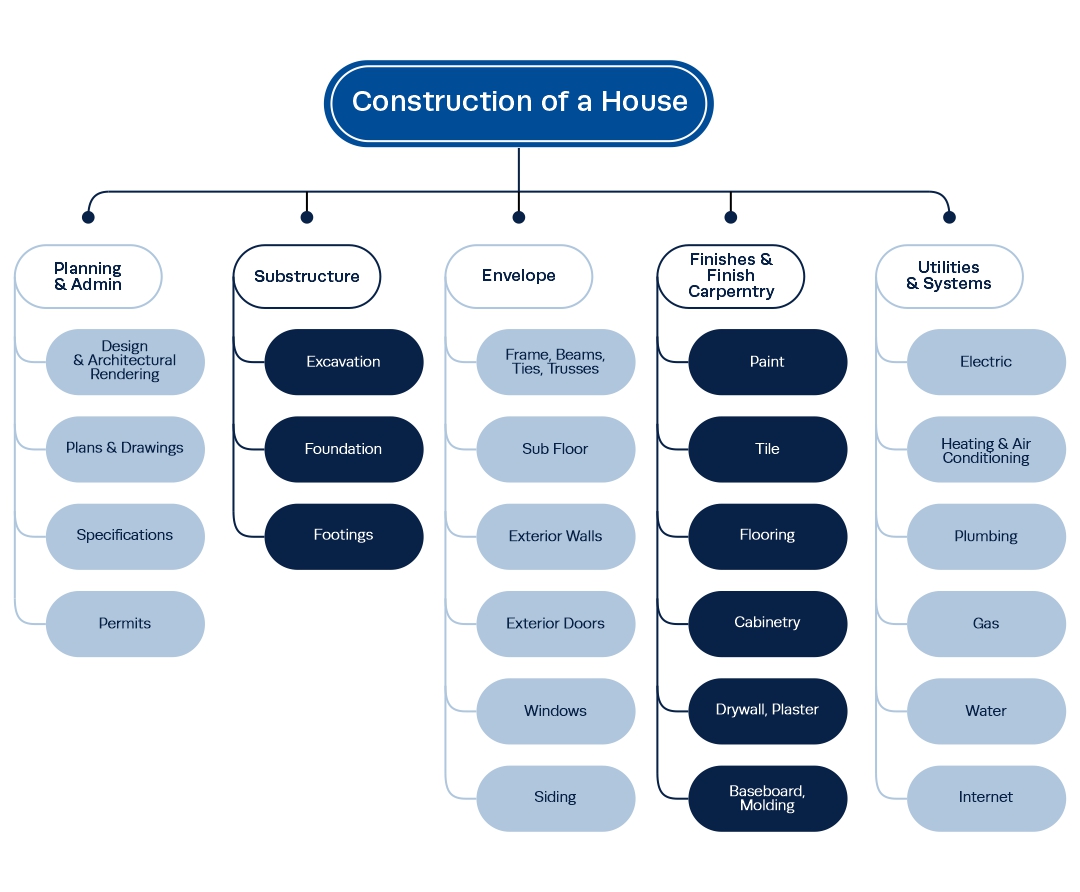

图：顶层目标向下拆到阶段与工作包。
示例说明：房屋建造类项目常按「规划 → 基础 → 围护 → 装修 → 系统」拆 WBS，再挂到甘特或里程碑；软件项目则常按子系统/模块/迭代拆包。
燃尽图（Burndown Chart）——敏捷剩余工作量
燃尽图用折线表示剩余工作量随迭代时间下降；常画一条理想斜线与实际线对比，用于每日站会与迭代复盘：剩余是否按预期下降、是否需调整范围或人力。

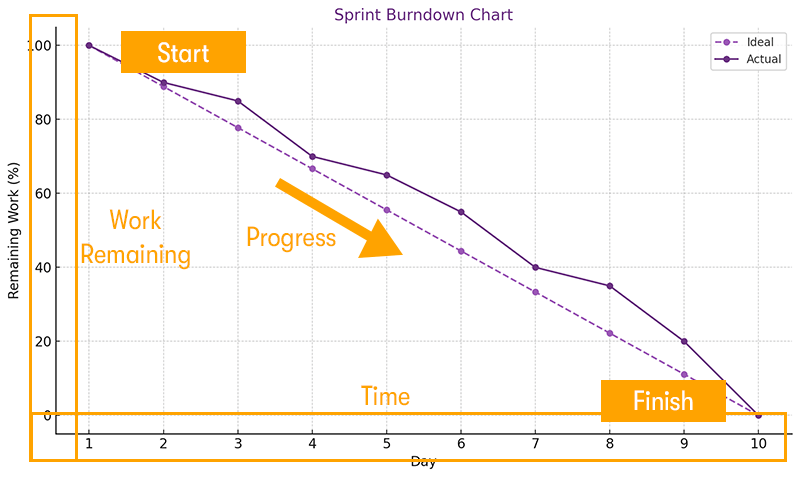

图：纵轴多为剩余故事点或任务量，横轴为 Sprint 内时间。
示例说明：Sprint 内跟踪「剩余工作百分比」或故事点，若实际线长期高于理想线，需讨论范围、依赖或障碍；与甘特互补——甘特偏计划条，燃尽偏迭代内收敛速度。
鱼骨图（Fishbone / Ishikawa）——根因分析
鱼骨图从问题（鱼头）向两侧伸出大骨（主因类别）与小骨（具体原因），常用 6M（人、机、料、法、环、测等，可按行业替换）。适合在缺陷、事故、延期之后做结构化归因，避免只停在表面结论。

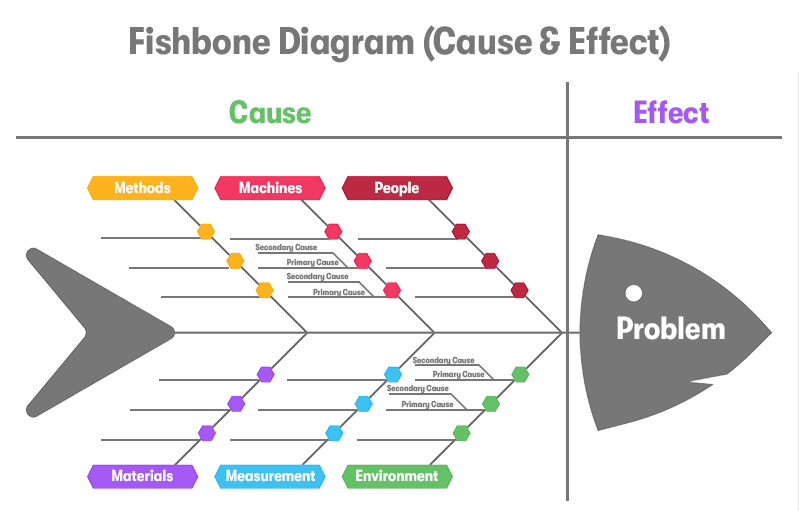

图：经典因果骨架，类别可自定义。
示例说明：上线故障复盘时，按 6M 罗列可能原因，再逐条验证或做试验；与桑基不同，鱼骨回答**「为什么发生」，桑基常回答「量如何分配与流动」**。
泳道图（Swimlane Flowchart）——跨角色流程
泳道图在流程图基础上为每个部门或角色画一条「泳道」，步骤落在对应泳道内，顺序与责任一目了然，适合销售、采购、审批、发布等跨系统、跨人的链路。
图：客户、销售、库存、财务等角色分列，箭头表示顺序与交接。
示例说明：销售订单从意向到开票，可画出客户、销售、仓储、财务各自动作与交接点，再据此优化 SLA 或自动化接口；写 RACI 时也可与泳道对照。
怎么选：一句话对照 + 组合建议
| 若你最想问…… | 优先考虑 |
|---|---|
| 范围与层次怎么展开 | 思维导图、WBS |
| 任务先后与关键路径 | PERT |
| 谁在何时做、里程碑在哪 | 甘特图 |
| 工作卡在流程哪一段 | 看板 |
| 资源/预算/流量占比与去向 | 桑基图 |
| 迭代内剩余工作是否收敛 | 燃尽图 |
| 问题根因与分类 | 鱼骨图 |
| 跨角色步骤与交接 | 泳道图 |
使用建议（可按项目裁剪）：
- 简单项目：优先 看板 + 甘特 + WBS，够用即可，少叠图种。
- 复杂或高不确定项目：PERT + 思维导图 + 鱼骨图（风险/根因），计划与复盘各有一套「语言」。
- 资源与预算分析：桑基图 + 燃尽图（敏捷迭代与资源结构一起看）。
- 对外汇报：常选简化甘特或里程碑 + 泳道图讲清责任与时间线。
没有「万能图」。常见做法是：用思维导图或 WBS 定范围，用甘特或看板落地执行，用桑基/燃尽做资源与节奏对话，用PERT 处理强依赖网络，用鱼骨/泳道做根因与跨角色对齐。若全栈交付里还在权衡接口与运行时，可再读 全栈开发技术选型：Nuxt Nitro 与 Python 后端如何取舍 中的维度表，与本文「先定义问题再选表示法」是同一套决策习惯。
